配電室節能裝置
產品概述
ZHXK-NPR配電室節能裝置主要應用于0.4KV低壓電力系統中，大量非線性負載使用會導致中性線3N次諧波電流過大，同時，三相不平衡等問題往往也會造成中性線電流過大。而中性線電流過大非常容易導致中性線絕緣層老化起火引發火災，存在較大的安全隱患。針對這樣的情況，采用先進的電力電子技術、控制理論，與含諧波的負載呈并聯關系，通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償，從而消除中性線中過大的電流可有效消除中性線電流過大的情況而造成的電力能耗以及電氣火災安全隱患。
性能特點
預警反饋；采用DSP 高速檢測和運算的數字控制保護系統，對于電力系統中波動及故障進行監測預警、分析判斷并反饋，針對性的對系統進行調節以及保護工作。
過流保護；裝置具有過流反饋功能，可以自主設定過電流反饋值，當系統過流超限設備短時間內進行動作反饋，進一步保障中性線安全。
諧波治理；不同于傳統電氣保護產品，裝置對3N 次諧波和三相不平衡引起的中性線過電流均可治理，極大的保證了系統的安全穩定性。
模塊設計；裝置模塊化設計，采用進口的IGBT導通開關，功率密度大，模塊主電路采用三電平拓?fù)?，提高了使用的可靠性和可維護性。
能耗噪音；裝置內置可以自動調速的散熱風扇，可以有效的降低設備運行時由于溫升高而引起的能耗損失，同時具備獨立的降噪系統，噪音小。
人機界面；具有人性化的人機交互界面，可通過該界面看到系統和本體的實時運行時的數據和信息，便于操作，管理簡單人性化。
方案原理
設計依據
JB/T 11067-2011《低壓有源電力濾波裝置》
GB12325-90《電能質量 供電電壓允許偏差》
GB/T 14549-93《電能質量 公用電網諧波》
GB/T 15543-1995《電能質量 三相電壓允許不平衡度》
GB 12326－2000《電能質量電壓允許波動和閃變》
GB11463-89《電子測量?jī)x器可靠性試驗》
產品參數
|
輸入線電壓 |
380V±15% |
|
相數 |
3相4線；3相3線 |
|
頻率 |
50/60±5Hz（可設置） |
|
補償電流（每相） |
30A~150A(根據機型) |
|
補償諧波階次 |
2~50次（可設置） |
|
保護 |
過載保護、內部短路保護、主回路損壞保護、過熱保護 |
|
功率因數校正 |
-1~+1 |
|
電流限制 |
額定輸出電流 |
|
并聯運行 |
最大可8個模塊并聯 |
|
模塊功耗 |
<2kW |
|
效率 |
高達97.5% |
|
CT變比范圍 |
150/5~6000/5或300/1~3000/1 |
|
干接點 |
1個EPO |
|
通信 |
RS485/RS4232/Ethernet/GPRS |
|
使用場所 |
室內，不受陽光直曬，無塵埃，腐蝕性、可燃性氣體，油霧、水蒸汽、滴水或鹽份等 |
|
工作海拔 |
低于1000米，高于1000米時降額使用 |
|
存儲溫度 |
-20oC ~ +70oC |
|
工作溫度 |
-10oC ~ +40oC |
|
濕度 |
小于95％RH，無水珠凝結 |
|
振動 |
小于5.9米/秒2（0.6g） |
|
防護等級 |
IP20 |
|
顏色 |
7035灰白/黑色（可定制） |
|
冷卻方式 |
智能風冷 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+50℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

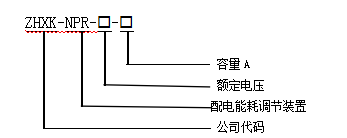

型號含義

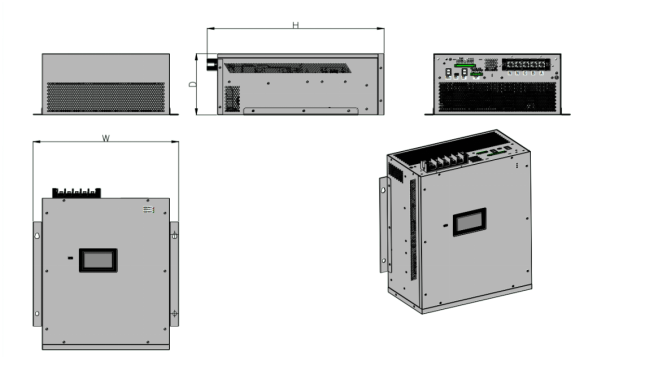

外觀結構
選型參考
|
型號規格 |
容量（A） |
外形尺寸（W*H*D） |
|
ZHXK-NPR-440-30 |
30 |
230*88*400 |
|
ZHXK-NPR-440-50 |
50 |
418*200*556 |
|
ZHXK-NPR-440-75 |
75 |
418*200*556 |
|
ZHXK-NPR-440-100 |
100 |
503*232*611 |
|
ZHXK-NPR-440-150 |
150 |
573*250*621 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
配電室運行參數（效果最佳）
負載性質；
特殊要求注明；
