箱式變電站（組合式）
產品概述

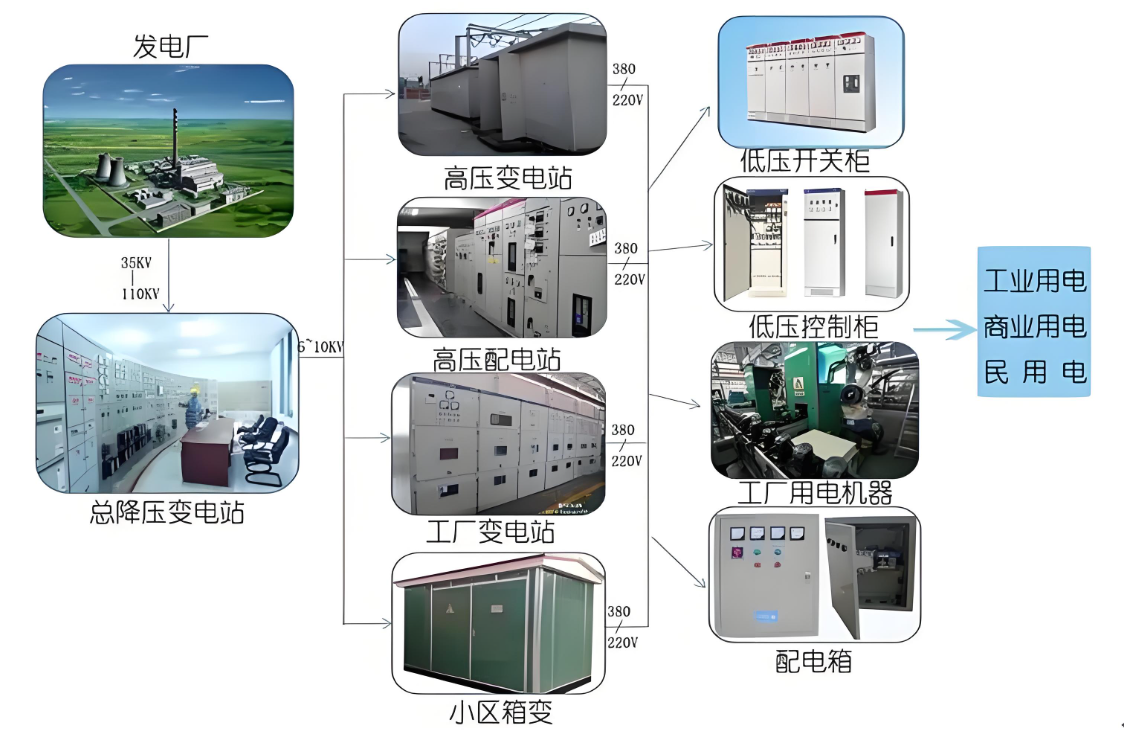

ZBW-12系列箱式變電站，簡稱箱變，是一種把高壓開關設備、配電變壓器、低壓開關設備、電能計量設備和無功補償裝置等按一定的接線方案，組合在一個或幾個箱體內的緊湊型成套配電裝置，它適用于額定電壓10/0.4KV三相交流電力系統中，作為線路和分配電能之用，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站等場景，替代了原有的土建配電房或者配電站，成為新型的成套變配電裝置。
性能特點
遠程遙控：可實現"四遙"，即遙測、遙信、遙控、遙調，每個單元均具有獨立運行的功能，繼電保護功能齊全，可對運行參數進行遠方設置；
遠程監測：全站可實現智能化運行，保護單元采用微機綜合自動化系統，分散安裝，可實現無人值守，安全性高；
防腐性能：箱體采用國內領先技術及工藝，冷軋鋼板進行防腐處理，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，不易銹蝕；
穩定可靠：內部安裝空調以及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在-40℃~+40℃的惡劣環境下正常運行；
絕緣性能：采用單元真空開關柜、干式變壓器、干式互感器、真空斷路器等國內技術領先設備，產品無裸露帶電部分，為絕緣結構，完全能達到零觸電事故；
結構緊湊：較之土建配電室，箱變結構緊湊簡單，占地面積小的同時，易于移動運輸以及搬運安裝，投資省、見效快，性價比高；
單元模塊：獨立系統設計理念，以功能單元的方式進行組合，方式靈活多變，真正實現變電所建設工廠化，縮短了設計制造周期；
施工安裝：現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，大大縮短了建設工期；
維護方便：結構設計便于維護和檢修，減少維護時間和成本，易于訪問的組件和模塊化設計簡化了更換和修理過程；

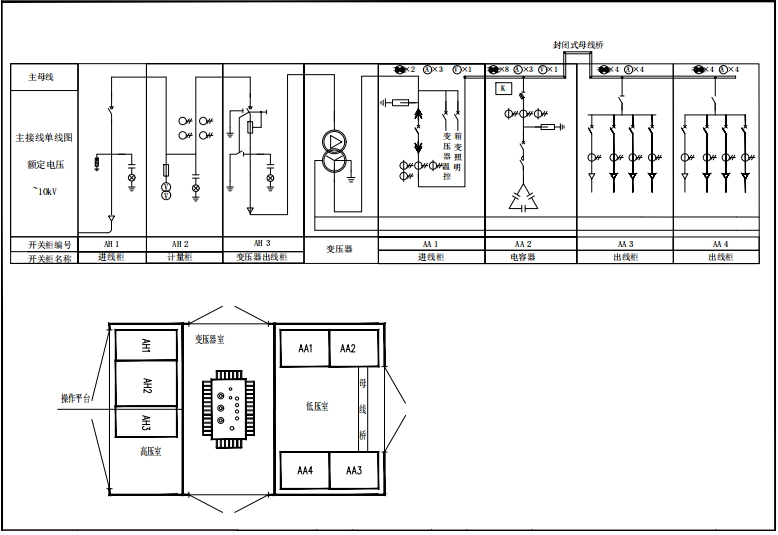

方案原理
設計依據
GB17467-2010《高壓/低壓預裝式變電站》的標準
DL/T 537-2002 高壓/低壓預裝箱式變電站選用導則
GB 1094.1~5-1996 電力變壓器
GB 11022-1999 高壓開關設備和控制設備標準的共用技術要求
技術參數
|
名稱 |
單位 |
高壓電器設備 |
變壓器 |
低壓電器設備 |
|
額定電壓 |
KV |
12 |
12/0.4 |
0.4 |
|
額定電流 |
A |
630 |
|
|
|
變壓器容量 |
kVA |
|
1250 |
|
|
額定頻率 |
Hz |
50 |
||
|
額定熱穩定電流 |
kA |
20/4S |
|
30/1S |
|
額定穩定電流（峰值） |
kA |
50 |
|
63 |
|
額定關合短路電流（峰值） |
kA |
50 |
|
15-30 |
|
額定開斷短路電流 |
kA |
315(熔斷器） |
|
|
|
額定開斷負荷電流 |
A |
630 |
|
|
|
1min工頻耐受電壓 |
KV |
對地、相間42斷口間48 |
35/28(min) |
20/25 |
|
蓄電沖擊耐受電壓 |
KV |
對地、相間75斷口間85 |
75 |
|
|
殼體防護等級 |
|
IP23 |
IP23 |
IP23 |
|
噪音水平 |
dB |
|
油變≤55、干變≤65 |
|
|
回路數 |
個 |
1-6 |
2 |
4-30 |
|
低壓側最大無功補償 |
kvar |
|
|
300 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

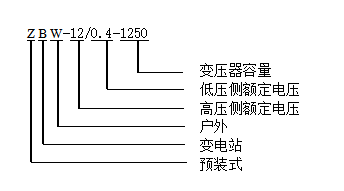

型號含義

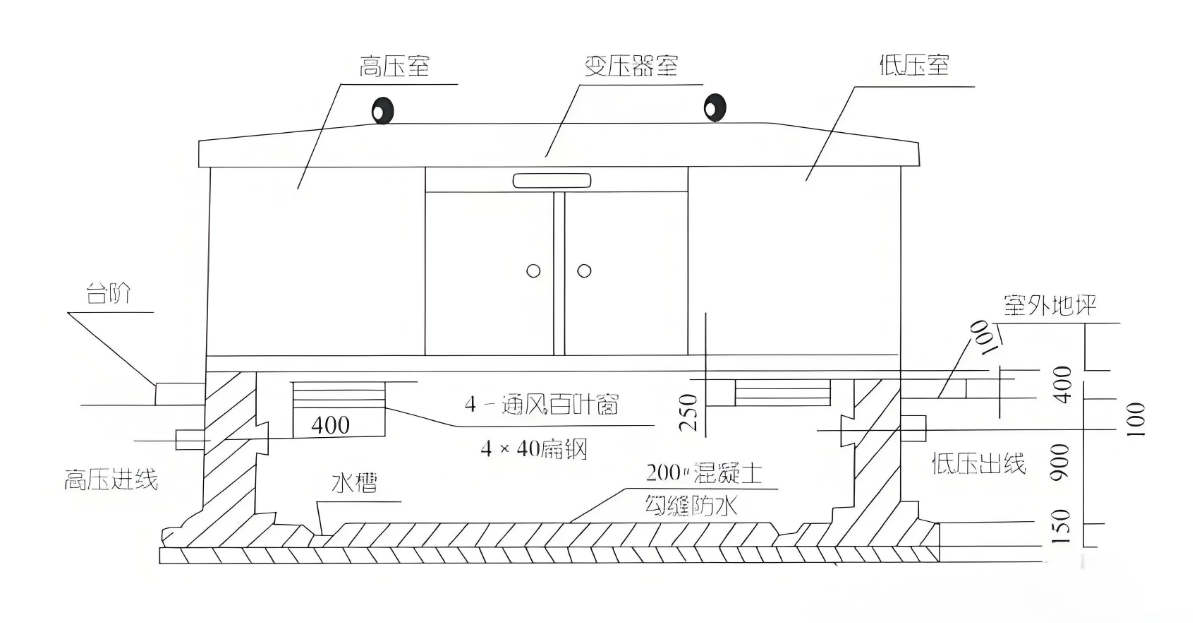

外觀結構
選型參考
|
名稱 |
箱變 |
圍欄 |
|
800KVA |
4.6*2.3米 |
2*0.8米 |
|
630KVA |
4.6*2.3米 |
2*0.8米 |
|
500KVA |
4.4*2.3米 |
2*0.8米 |
|
400KVA |
4.4*2.3米 |
2*0.8米 |
|
315KVA |
3.8*1.8米 |
2*0.8米 |
|
250KVA |
3.8*1.8米 |
2*0.8米 |
|
200KVA |
3.8*1.8米 |
2*0.8米 |
訂貨須知
電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質；
外觀顏色；
使用環境（戶外）
落地安裝；
負載性質；
特殊要求注明；
