能耗管理系統
產品概述
ZHXK-PCmsys能耗管理系統系統采用物聯網、云計算、精細計量、數字傳感等先進技術，能夠?qū)崟r(shí)、全面、準確地采集水、電、油、氣等各種能耗數據，動態分析能耗狀況、輔助制定并不斷優化節能方案、智能控制耗能設備的最佳運行狀態、實時準確地核算節能量，具有在線計量、監測、分析、控制、管理等功能，為用能單位實施定額控制、制定節能措施、提高節能效率、核定節能收益提供科學、有效的實時管控手段，是精細化、智能化、現代化的節能減排管理不可或缺的重要保障。
性能特點
自動抄表：系統根據用戶需求，可按月按日按時按分進行自動抄讀數據，及時發現每一塊電表電壓、電流、功率，負荷異常自動分析并告警，為用戶監控提供數據支撐，實現用電可視化。每天受益損耗自動計算，免去人工抄表及財務數據核對，極大的節約人力成功，提高工作效率和數據的準確性。
自動結算：系統根據用戶設定電價，每天自動結算電費，并生成財務報表，線損分析，幫助服務實現盈利。
定制報表：系統根據用戶需求，自定義報表格式，并支持導出和打印。
損耗分析：系統根據用戶設定片區，自行統計片區的用電情況，供用戶進行損耗分析。
同比、環比、及趨勢分析：系統通過同比及環比分析，可以精確的分析園區的用電情況，及時調整電業局的容量申報，防止申報容量過?；蛘叱萘繉?dǎo)致的罰款。通過趨勢分析，了解園區供電情況，發現用電負荷變化趨勢過快時，及時做好調整負荷的準備，通知企業錯峰用電，防止過載跳閘。
用電負荷分析：通過對園區用戶精準的用電負荷分析，及時發現園區中線路重載和過載的線路，防范于未然。
用電KPI分析：通過分時用電分析，能耗KPI等一系列指標，通過調整電價的措施，來鼓勵企業錯峰用電，提高變壓器的運行效益，從而達到較高的經濟收益。例如對于峰時用電量大戶，提高電價;對于谷時用電大戶，適當調低電價，讓他們受益，他們受益的同時，我們提高了變壓器的運行效益，達到雙贏的目的。
管理者看板(能耗總覽)：公司高層管理，通過能耗總能，能清晰的看到集團整體的能耗情況。
能與其他系統接口：據集團MIS的需求，將能耗數據導入到西門子的生產管理系統中，減少財務數據錄入及對賬的工作量。
方案原理

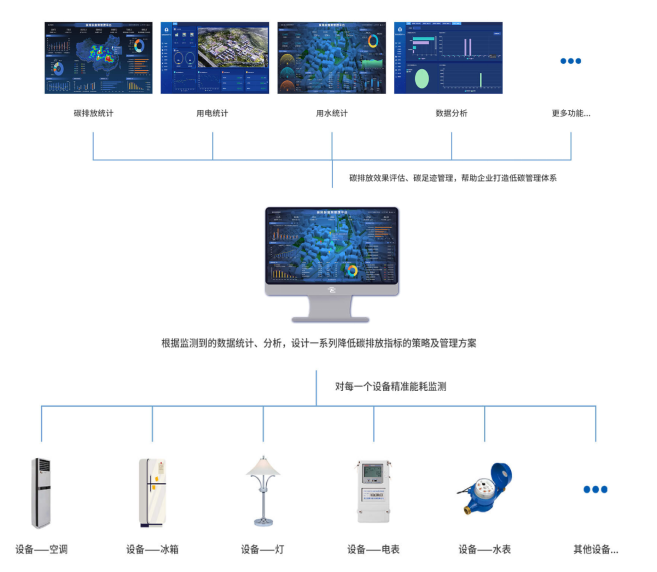

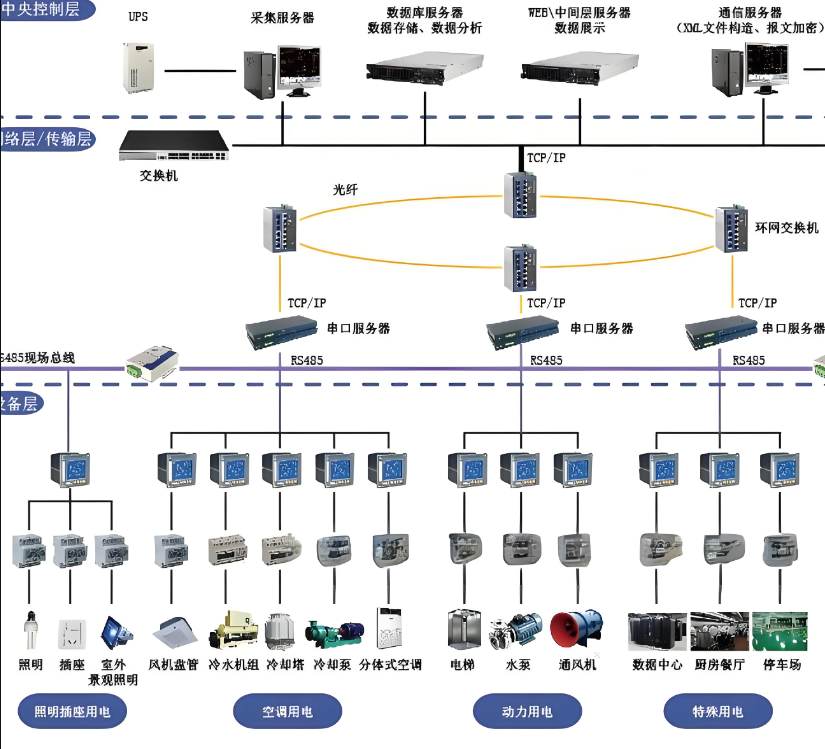

能耗管理系統是一種基于物聯網和大數據技術的創新管理系統，旨在通過實時監測和智能分析，實現對建筑物能耗的精細化管理和優化。下面將介紹智慧能耗管理系統的系統架構組成。
感知層是系統的底層組成部分，主要負責實時采集建筑物的能耗數據和環境參數。該層通常包括以下組件：
傳感器：安裝于建筑物各個區域的傳感器，用于實時監測能耗相關的數據，如電力消耗、水耗、溫度、濕度、光照等。
智能電表：配備在建筑物的電路中，用于監測電力消耗和記錄用電量數據。
智能設備：與能源相關的智能設備，如智能照明、智能空調等，可以通過建筑物管理系統進行遠程控制，實現能耗的調節和優化。
傳輸層負責將感知層采集到的能耗數據和環境參數傳輸?shù)綌?shù)據處理中心，以便進行進一步的分析和處理。該層通常包括以下組件：
數據傳輸協議：定義數據傳輸?shù)母袷胶鸵?guī)則，如TCP/IP協議。
網絡通信設備：包括有線和無線通信設備，如路由器、交換機、無線接入點等，用于構建通信網絡，連接感知層和數據處理中心。
數據處理中心是智慧能耗管理系統的核心組成部分，主要用于數據的存儲、分析和處理。該中心通常包括以下組件：
數據存儲系統：用于存儲從感知層傳輸過來的能耗數據和環境參數?？梢赃x擇使用關系型數據庫、非關系型數據庫或者云存儲等，根據數據量和性能要求進行選擇。
數據分析引擎：采用大數據分析技術，對能耗數據進行實時或離線的分析和處理?？梢赃M(jìn)行能耗趨勢分析、能耗因素識別、異常檢測等，以發現潛在的問題和優化機會。
決策支持系統：基于分析結果，為用戶提供決策支持和優化方案?？梢蕴峁?shí)時能耗監控、能耗預測、節能建議等功能。
應用層是智慧能耗管理系統的最上層，提供能耗管理和控制的用戶界面。該層通常包括以下組件：
能耗數據可視化界面：通過圖形化的界面展示能耗數據和環境參數的實時情況和歷史趨勢。用戶可以直觀地監測能耗狀況和進行數據分析。
遠程控制界面：允許用戶遠程控制智能設備，調整能耗參數和運行模式。
通過以上的系統架構組成，智慧能耗管理系統可以實現對建筑物能耗的實時監測、精細化分析和智能化控制，幫助用戶優化能源管理，降低能耗成本，提高能源利用效率。
DB32/T3847-2020 用電場所智慧安全監控系統技術規范
GB/T 40773-2021變電站輔助設施監控系統技術規范
GB/T30155智能變電站技術導則
GB/T33602電力系統通用服務協議
GB/T36572電力監控系統網絡安全防護
DL/T283.1電力視頻監控系統及接口
技術參數
|
能耗總覽 |
基于數據了解能耗使用現狀，發現能耗使用問題，確認問題能耗類型，定位問題發生的位置，為進一步采取的解決措施提供判斷依據 |
|
能耗分析 |
通過特定周期內的數據分析，對不同類型、不同使用時間的能耗進行對比和排名，挖掘節能潛力 |
|
能耗查詢 |
能耗查詢實現對各建筑用能結果的直觀展示，展示內容包括總體節能目標達成情況、各分類能耗（水、電、氣等）、各分項用能（照明插座、空調、機電、其它）能耗結果的展示 |
|
實時監測 |
對建筑各類型能耗、實時負荷或者其他的參數實時的使用情況以曲線圖形式進行顯示，更為直觀的觀察到一天使用能耗的峰谷值與用能波動趨勢，并針對異常曲線進行導出報表進行專項分析 |
|
成本分析 |
對能耗成本進行分析，分析特定周期內的用能費用趨勢、費用對比、各項能耗所產生的費用占比以及各房間或各大樓內費用占比情況 |
|
報警管理 |
報警信息集中管理，報警條件設定，報警信息列表查看。報警內容按照發生時間進行展示，并標記級別，嚴重度。支持報警通知責任人以及通知方式的變更修改 |
|
設備監測 |
用戶通過配置方式集成任何有意義的儀表狀態屬性，充分了解現場儀表設備的所有運行狀態，從而有效及時地對設備進行保養，使設備長時間無故障運行 |
|
報表管理 |
報表管理為管理人員提供各類能耗分析報告，包括用電統計報表、用水統計報表、用冷/熱統計報表、分類能耗統計報表和分項用電統計報表、支路報表 |
|
安全管理 |
管理口無IP地址，采用專用控制臺軟件才能搜索到設備，并管理設備。圖形化管理界面簡單易操作，管理員分級管理的集中設備管理方式。（提供截圖）系統同時支持加密的WEB方式管理。 |
|
數據庫同步
|
支持Oracle、Sqlserver、Mysql、Sybase、DB2等主流數據庫；支持國產達夢數據庫、人大金倉數據庫；支持同構、異構數據庫之間的數據同步；支持字段級的數據同步，支持BLOB、TEXT等大字段；支持單向同步和雙向同步。 |
|
協議隔離
|
采用專用SUOS安全操作系統，加固系統內核，不采用操作系統自帶的TCP/IP協議棧。內外主機端剝離TCP/IP通信協議，重構應用數據。系統內部使用私有協議交換數據，設備斷開內外網絡TCP/IP連接。 |
|
時間模式
|
支持根據時間自動切換的安全策略。支持時間段以24小時制，支持以星期為周期，支持指定時間點一次性運行。 |
應用環境
工業領域:能源管理系統可對工廠和機械設備的能源消耗進行監測和管理，優化能源使用，降低生產成本。
商業建筑:能源管理系統可監控辦公樓、商場等建筑的能耗情況，節約能源，提升建筑能效。
住宅區域:能源管理系統可以為住戶提供實時能源消耗情況提供節能建議，促進居民節能減排。
公共機構:能源管理系統可監測市政建筑的能源消耗情況，為政府部門制定節能政策提供依據。

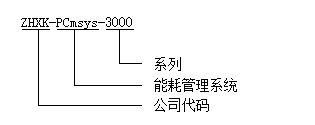

型號含義
外觀機構
選型參考
|
建筑設備 |
配電系統 |
變壓器 |
啟停狀態、溫度、負荷率損耗 |
|
柴油發電機 |
啟停狀態、本次運行時間、發電量、柴油耗量 |
||
|
電梯系統 |
客體 |
累計運行時間、電耗量、電壓電流、功率等參數 |
|
|
扶梯 |
|||
|
消防電梯 |
|||
|
給水系統 |
生活水泵 |
累計運行時間、電耗量、電壓電流、功率等參數 |
|
|
熱水系統 |
熱水鍋爐 |
累計運行時間、電耗量、燃?xì)?油量、電壓、電流、功率等參數 |
|
|
熱水循環泵 |
累計運行時間、電耗量、電壓、電流、功率等參數 |
||
|
通風系統 |
送/排風機 |
累計運行時間、電耗量 |
|
|
中央空調系統 |
空調制冷機組 |
累計運行時間、負荷率、電耗量、制冷/熱量、COP、冷凍水供回水溫度、冷卻水進出水溫度、電壓、電流、功率等電參數 |
|
|
冷卻塔、冷卻泵、冷凍泵 |
累計運行時間、電耗量、電壓、電流、功率等電參數 |
||
|
空調末端設備 |
電耗量、冷/熱耗量、設備效率 |
||
|
供暖系統 |
鍋爐 |
累計運行時間、電耗量、燃?xì)?油量、電壓、電流、功率等電參數 |
|
|
換熱機組 |
電耗量、一次側供熱量、二次側供熱量、換熱效率、電壓、電流、功率等電參數 |
||
|
循環泵 |
累計運行時間、工作頻率、電耗量、電壓、電流、功率等電參數 |
||
|
補水泵 |
累計運行時間、功率頻率、電耗量、電壓、電流、功率等電參數 |
||
|
10配電系統 |
進線、聯絡 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
|
|
饋線 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
||
|
0.4KV |
進線、母聯 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
|
|
建筑動力設備 |
電壓、電流、功率、功率因數、有功/無功電度、頻率 |
||
|
其他動力設備 |
|||
|
照明 |
|||
|
空調 |
|||
|
控制中心、機房 |
|||
|
配電箱系統（以樓層為單位） |
照明、插座 |
有功電度 |
|
|
走廊應急照明 |
|||
|
室外景觀照明 |
|||
|
空調 |
有功電度{電壓、電流、功率、頻率、有功/無功電度} |
||
|
一般動力 |
電壓、電流、功率、頻率、有功/無功電度 |
||
